ISSI IS62WV20488ALL一款高速，低功耗，2MX8位CMOS靜態SRAM。使用ISSI的高性能CMOS技術制造。這種高度可靠的過程與創新的電路設計技術相結合，可產生更高性能和更低功耗的設備。當CS1為高電平或CS2為低電平時，器件將進入待機模式，在該模式下，可以通過CMOS輸入電平降低功耗。IS62WV20488ALL采用單電源供電，所有輸入均兼容TTL。IS62WV20488ALL提供48球mini BGA和44引腳TSOP（II型）封裝。ISSI代理商提供樣品及解決方案。

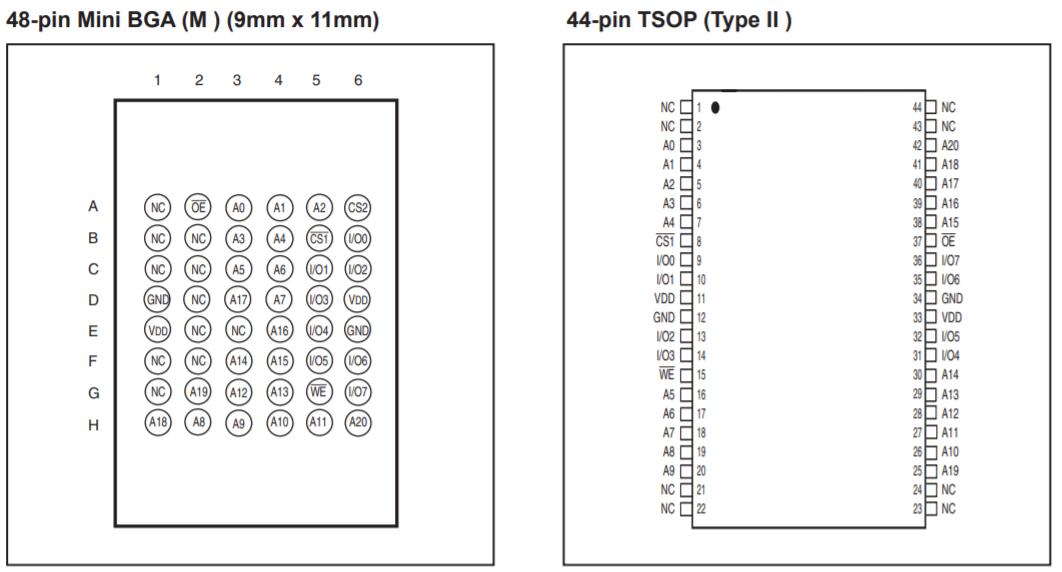

引腳配置


IS62WV20488ALL特征
•高速訪問時間：25、35ns
•高性能，低功耗CMOS工藝
•多個中心電源和接地引腳，增強了抗噪能力
•完全靜態操作：無需時鐘或刷新
•TTL兼容輸入和輸出
•單電源
–Vdd1.65V至2.2V（IS62WV20488ALL）
Vcc=1.65V至2.2V時，速度=35ns
–Vdd2.4V至3.6V（IS62WV20488BLL）
Vcc=2.4V至3.6V時，速度=25ns
•可用軟件包：
–48球miniBGA（9mmx11mm）
–44引腳TSOP（II型）
•工業溫度支持
•無鉛

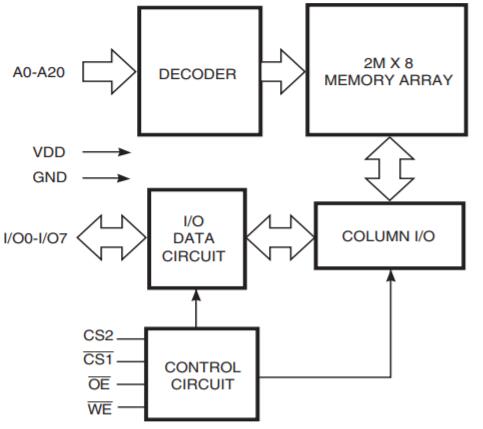

功能框圖


交流測試負載

工作范圍（Vdd）（IS62WV20488ALL）
范圍	環境溫度	Vdd（35 ns）
商業	0°C至+ 70°C	1.65V-2.2V
工業	–40°C至+ 85°C	1.65V-2.2V
