非易失性MRAM磁性隧道結技術

來源:宇芯有限公司 日期:2020-03-05 10:19:00

MRAM或磁性隨機存取存儲器使用1晶體管–1磁性隧道結(1T-1MTJ)架構,其中鐵磁材料的磁性“狀態”作為數據存儲元素。由于MRAM使用磁性狀態進行存儲(而不是隨時間推移而“泄漏”的電荷),因此MRAM可以提供非常長的數據保留時間(+20年)和無限的耐用性。切換磁極化(Write Cycle)是在電磁隧道結(MTJ)上方和下方的導線中產生脈沖電流的結果(見圖1)。


圖1:磁性隧道結(MTJ)

電流脈沖帶來的相關H場會改變自由層的極化鐵磁材料。這種磁性開關不需要原子或電子的位移,這意味著沒有與MRAM相關的磨損機制。自由層相對于固定層的磁矩改變了MTJ的阻抗(見圖2)。

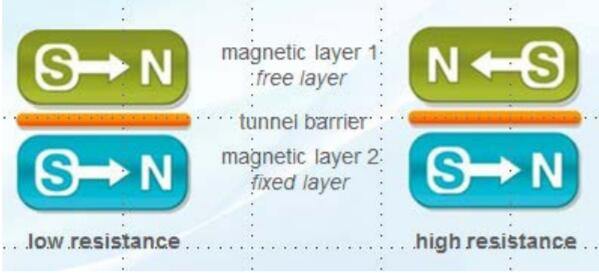

圖2:MRAM磁性隧道結(MTJ)存儲元件

阻抗的這種變化表示數據的狀態(“1”或“0”)。感應(讀取周期)是通過測量MTJ的阻抗來實現的(圖3)。

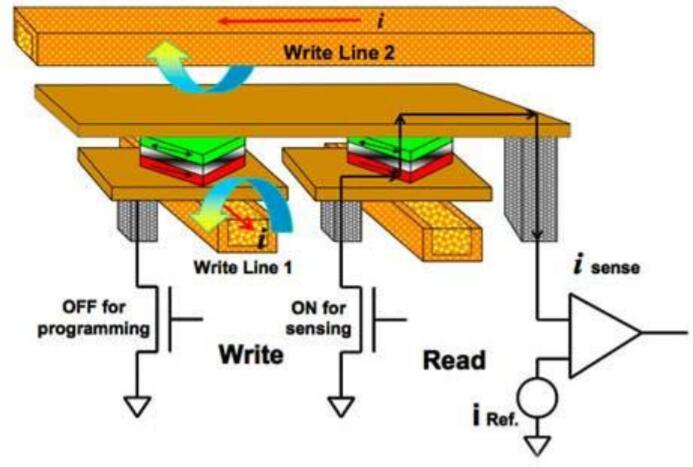

圖3:MRAM讀寫周期

MRAM器件中的讀取周期是非破壞性的,并且相對較快(35ns)。讀取操作是通過在MTJ兩端施加非常低的電壓來完成的,從而在部件使用壽命內支持無限的操作。

MRAM選型鏈接:http://ruibangchem.com/list-180-1.html

關鍵詞:MRAM

相關文章:ST-MRAM磁隧道結寫入方式
